Zisťovanie úniku stlačeného vzduchu

Meranie úniku stlačeného vzduchu

Prevádzkové systémy rozvodu stlačeného vzduchu spolu so všetkými osadenými ventilmi, prírubami, filtrami a i., vykazujú po určitom čase prevádzky rôzny rozsah úniku. Sú to jednak úniky spôsobené prasklinami vo svároch, nedotiahnuté alebo uvoľnené skrutky a spojov, prefukovanie koncových armatúr (uzatváracie ventily, rýchlospojky a ofukovacie pištole), starobou tlakových hadíc, atď. Uvedené príčiny úniku môže byť však ďaleko viac, záleží na veľkosti a zložitosti daného meracieho rozvodu stlačeného vzduchu.

Pravidelné monitorovanie stavu systémov a strojov tak šetrí náklady na výrobu stlačeného vzduchu, údržbu a následné problémy vo výrobe

Merací prístroj

Pre meranie používame nasledujúce zariadenia

• Detektor netesností LDE 10
• Ultrazvukový mikrofón FDF 10
• Nástavec LDF 11
• Slúchadla vr. kabelu CAB 10

LDE 10 je vynikajúce, vysoko citlivý nástroj pre zisťovanie netesnosti v rôznych tlakových a vákuových systémoch. Princíp fungovania je založený na detekcií ultrazvuku generovaného priechodom  plynu či kvapaliny malým otvorom, trhlinou, netesnosťou, kedy sa laminárne prúdenie stlačeného vzduchu mení v prúdenie turbulentné. Ultrazvukový signál je vyhodnocovaný na LED indikátoroch a súčasne je vybavený zvukovými impulzmi, ktoré znejú v reproduktore či pripojených slúchadlách. Čím bližšie sa dostaneme k zdroju ultrazvuku, tzn. čím silnejší je signál, tím väčší počet LED indikátorov rozsvieti  a tím vyššia frekvencia pulzov je generovaná.

Popis meracej metódy

Pri meraní netesnosti rozvodov stlačeného vzduchu sa postupuje najprv za pomoci použitia ultrazvukového mikrofónu ako základného zistenia smeru a približnej pozície turbulentného prúdenia, ktoré je charakteristické pre netesnosti rozvodov stlačeného vzduchu. Meranie je robené detektorom LDE 10, ktorý je mobilne používaný meracím technikom za asistencie spoločnosti, kde sa meranie vykonáva.

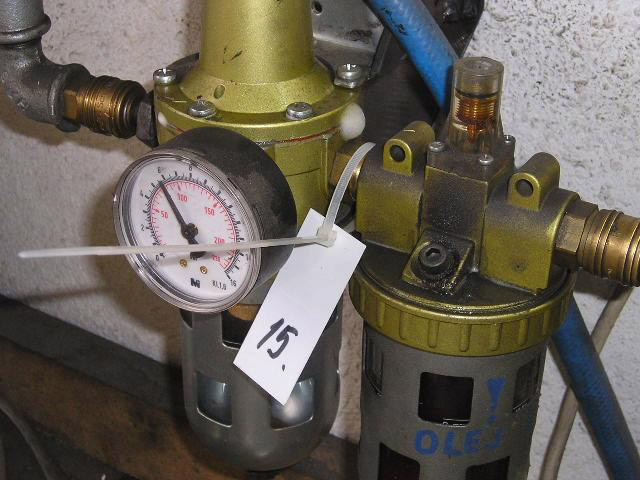

Po tomto prvotnom zameraní, sa za pomoci nástavca LDF 11 presne určí miesto netesnosti. Únik na rozvodoch stlačeného vzduchu sa potom potvrdzujem použitím špeciálneho roztoku. Pomocou štítkov sa miesto označí, vyfotografuje a popíše sa v priloženom protokole. Tieto protokoly slúžia ako vodítko pre odstránenie jednotlivých závad. Monitorovanie úniku je možné previesť u krátkych rozvodov i v rámci servisných prác.
