Gardner Denver, séria ESM 2 - 5

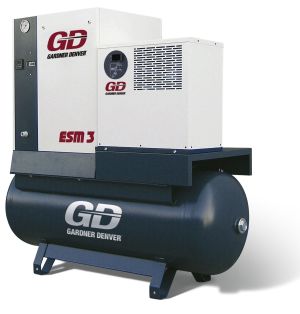

Vzduchom chladené, jednostupňové rotačné skrutkové kompresory so vstrekom oleja, skrutkovým blokom ENDURO, s remeňovým prevodom a zapínaním štart / stop .. Kompresor je možné na želanie dodať s digitálnym ovládacím panelom AirBasic v kompaktnom prevedení na vzdušníku so vstavaným sušičom a odvádzačom kondenzátu pod vzdušník.



Skrutkové kompresory GARDNER DENVER, séria ES, typ ESM 2 - 5

Štandardný vzduchom chladený, jednostupňový, olejom mazaný, rotačný skrutkový kompresor skriňového prevedenia vybavený filtrom na sanie a skrutkovým blokom ENDURO, ukazovateľom hladiny oleja, separátorom oleja s veľmi účinným separačným filtrom (0,1 μ), olejovým okruhom s olejovým filtrom, obtokom s termostatom, ďalej chladičom oleja a elektrickou skrinkou s hlavným vypínačom a priamym spúšťaním. Kompresor je poháňaný elektrickým motorom prostredníctvom remeníc a klinových remeňov. Kompresor je riadený plne automatickou elektropneumatickou reguláciou štart / stop. Ovládací panel kompresora je vybavený tlačidlami štart / stop, manometrom a počítadlom prevádzkových hodín. Na prianie je možné kompresory veľkosti 4 a 5 kW vybaviť digitálnym riadiacim panelom AirBasic slúžiacim na sledovanie alebo nastavenie vybraného parametra na displeji a indikáciu servisných požiadaviek vrátane alarmov a spúšťaním hviezda / trojuholník.


Jednoduchá inštalácia kdekoľvek

Všetky kompresory sú kompletne vybavené a pripravené pre použitie v el. sieti 400V/50 Hz, vyžadujú iba správne dimenzovaný istený prívodný kábel. Rovný betónový povrch s potrebnou nosnosťou podľa hmotnosti kompresora (viď. podlahové a montážne zaťaženie) je pre inštaláciu dostatočný. Špeciálny základ nie je potrebný, pretože nedochádza k dynamickému zaťaženiu. Pre správnu funkciu kompresora je potrebný minimálny objem vzdušníka (pozri zvláštne príslušenstvo). Ďalej musí byť zabezpečená dostatočná ventilácia na odvádzanie vyžiareného tepla z miesta inštalácie.


Štandardné vybavenie:

  • Ovládací panel so zrozumiteľnými symbolmi:
  • -- Hlavný vypínač riadenia štart / stop s automatickým odpúšťaním tlaku,
  • -- Manometer na meranie tlaku,
  • -- Hodiny pre celkovú dobu prevádzky
  • Skrutkový blok ENDURO pre vysokú výkonnosť pri vynikajúcej účinnosti
  • Separačná nádoba oleja s priezorom pre kontrolu výšky hladiny
  • Vzduchový filter na sanie
  • Automatická regulácia výkonnosti: štart / stop
  • Úplne uzavreté, ventilátorom chladené el. motory (TEFC), IP55 ochrana, termistorová ochrana, trieda izolácie F
  • Poistné bezpečnostné zariadenia pre:
  • -- Vysoký prúd motora
  • -- Vysokú teplotu kompresora
  • -- Vysoký tlak kompresora
  • Alarmy pre:
  • -- Olejový filter
  • -- Sací filter
  • -- Element olejového separátora
  • -- Prehrievanie kompresora (alarm pri 100 ° C a zastaví pri 115 ° C)
  • -- Interval servisu
  • Poistný ventil
  • Prevod pomocou remeňov, so systémom automatického napínania remeňov
  • Trojcestný olejový termostat
  • Kryty s epoxidovým náterom
  • Priamy štart DOL
  • Náplň - minerálny olej
  • Aeon 3000 F2105


Zvláštne voliteľné vybavenie:

  • Pre kompresory ESM 4-5 digitálny ovládač AirBasic sa zrozumiteľnými symbolmi:
  • -- Riadenie štart / stop s automatickým odpúšťaním tlaku,
  • -- Meranie teploty a tlaku pre monitorovanie a bezpečné zastavenie
  • -- Ochrana proti preťaženiu hlavného motora
  • -- Indikátory servisu a porúch
  • -- Hodiny pre celkovú dobu prevádzky a hodiny v zaťažení
  • -- Užívateľom vymeniteľné prevádzkové nastavenia (okrem heslom chránených bezpečnostných funkcií)
  • -- Prispôsobiteľný pre viac-kompresorové riadiace systémy
  • -- Potenciálne voľný prevádzkový a bežný signál alarmu
  • Vzdušníky 200, 270 litrov a pre ESC 4-5 tiež 500 litrov
  • Cyklónový odlučovač kondenzátu s automatickým odvádzačom *
  • Vstavaný RD sušič, použité chladivo spĺňa ES požiadavky normy No. 2037/2000 **
  • Plavákový odvádzač
  • Časovo ovládaný odvádzač
  • Mazivo Aeon 4000 (polosyntetický olej), Aeon 6000FG (pre styk s potravinami), Aeon 9000SP
  • (Syntetický olej)

Poznámka:

* Len pre kompresory bez sušiča ** Zahŕňa odvádzač na báze časovo nastaviteľného solenoidového ventilu


Prídavné vybavenie:



Technické údaje:

GD model

Max. pretlak

Výkon pri mennom pretlaku

Výkon motoru 50Hz

Čistá hmotnosť

Hladina hluku

Rozmery d x h x v

bar

m3/min

m3/hod

kW

Hp

kg

dB(A)

mm

ESM 2

10

0,24

14,4

2,2

4,0

100

61

bez vzdušníku 620x600x840


so vzdušníkom 200l
1450x600x1355


so vzdušníkom 500l
1950x680x1520



ESM 3

10

0,36

21,6

3,0

4,0

100

61

ESM 4

10

0,53

31,8

4,0

5,5

105

62

ESM 5

10

0,67

40,2

5,5

7,5

105

66


* Pre RD modely je max.tlak strata 0,25 bar. Tlakový rosný bod integrovaného sušiča pri okolitej teplote: +25 ° C
** Výkonnosť je meraná podľa Cagi Pneuprop PN2CPTC2 a sú použité nasledujúce prevádzkové tlaky: 8 bar modely pri 6 bar. 10 bar modely pri 8 bar a 13 bar modely pri 11 bar.
*** Hladina hluku meraná podľa ISO 2151 a ISO 3744.
