Meranie prietoku stlačeného vzduchu
Rozhodnutie, kedy vykonať meranie spotreby stlačeného vzduchu, vychádza z požiadaviek na inštaláciu novej technológie alebo nárastu spotreby stlačeného vzduchu v špičke, či vplyvom počtu odberných miest a tým aj poklesu tlaku, nárastu úniku vďaka zlému stavu rozvodného potrubia, atď.
Namerané výsledky je možné využiť, napr. pri dimenzovaní nových kompresorov, rozvodov atď. Nevhodné navrhnutie novej technológie a jej inštalácie môžu mať vplyv na zvýšenie prevádzkových nákladov.
Najčastejšie vzniknuté problémy pri voľbe novej technológie sú nasledujúce:
- predimenzovanie kompresorovej stanice; následok: dlhá doba chodu naprázdno
- poddimenzovanie kompresorovej stanice; následok: prakticky trvalý chod kompresoru, nedostatočný tlak na spotrebič, ktorý znižuje výkon pracovného stroja
- nesprávne dimenzovanie vzdušníku; následok: zvýšené opotrebovanie vplyvom častého spínania
- poddimenzovanie potrubia a armatúr; následok: tlakové straty, straty netesností
Meracie prístroje:

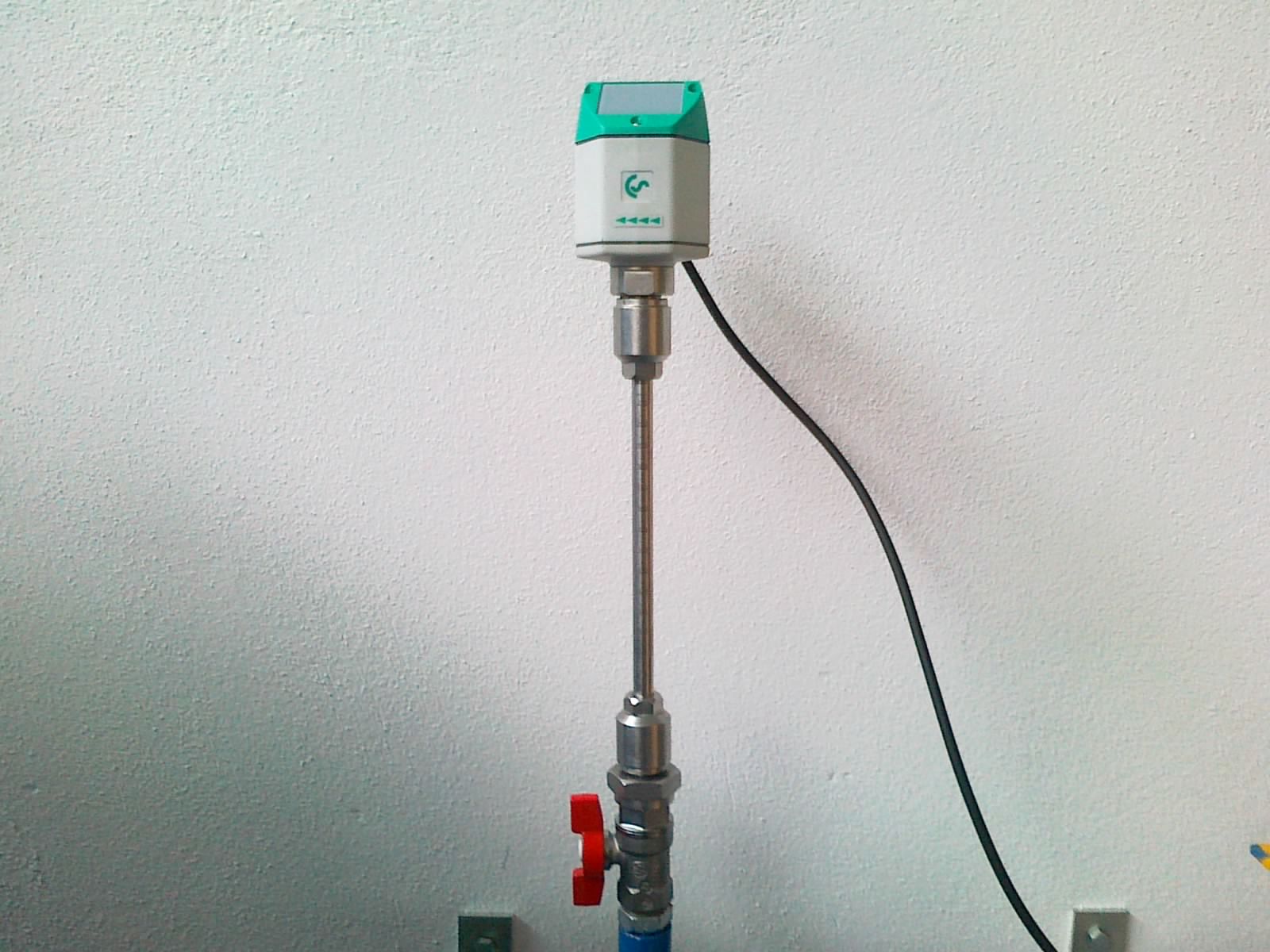

Prietoková meracia sonda CS INSTRUMENTS VA-400
Kalorimetrický senzor určený pre meranie prietoku stlačeného vzduchu až do tlaku 50 bar. Ľahká inštalácia za prevádzky pod tlakom v prípade pripraveného návarku veľkosti 1/2".
RECTUS RT 2 pre menší odbery
meracia sonda (1/2“-1“-2“-3“) s vyhodnocovacím zariadením a napojením na počítač sa namontuje do rozvodu stlačeného vzduchu zákazníka.
Rozsah merania podľa veľkosti sondy:
1/2"" sonda pri tlaku 6 barg | 18 - 180 m3/hod |
1"" sonda pri tlaku 6 barg | 54 - 540 m3/hod |
2"" sonda pri tlaku 6 barg | 180 - 1 800 m3/hod |
3"" sonda pri tlaku 6 barg | 240 - 3 600 m3/hod |

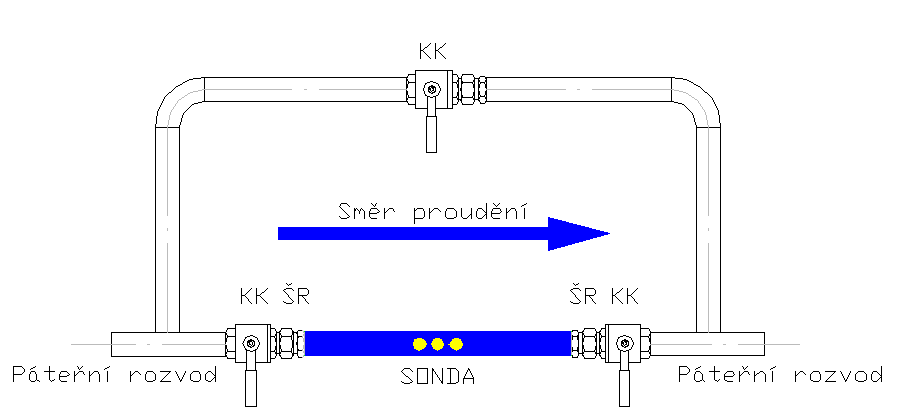

Schéma zapojenia
Zákazník pripraví meracie miesto podľa predaného výkresu na úpravu potrubia (viď orientačné schéma nižšie). Namontovanie sondy a následné pripojenie bude spravené naším meracím technikom.
Popis meracej metódy
Prístroj RESTUS je určený iba pre meranie stlačeného vzduchu, kde teplota stlačeného vzduchu nepresahuje 60º C a pretlak stlačeného vzduchu je v rozmedzí 1 až 10 bar. V priebehu merania sú snímané a do počítača ukladané data v zadaných časových intervaloch ako sú hodnoty skutočného tlaku (bar) a teploty stlačeného vzduchu, vrátane skutočného prietoku stlačeného vzduchu (m3/hod).
Výsledkom merania sú grafy a prehľady množstva vyrobeného vzduchu v náväznosti na pracovný tlak. Tieto údaje sú spracované zvlášť pre jednotlivé dni alebo smeny. Namerané výsledky je možné využiť napr. pri dimenzovaní nových kompresorov, rozvodov stlačeného vzduchu. Umožňuje taktiež optimalizovať návrhy nových technológií.
Merací prístroj
Meranie robíme meracím zariadením SCHMIDT. Meracia sonda SS 20.6 0 so zobrazovacím modulom SS20.031 a napojením na počítač sa namontuje do rozvodu stlačeného vzduchu zákazníka.
Rozsah merania:
Veľkosť potrubia | Dĺžka a čidla | Prietok (m3/hod pri 60ms) |
DN 25 | 120 | 91,3 |
DN 50 | 120 | 343,0 |
DN 100 | 180 | 1 386,0 |
DN 200 | 250 | 5 997,0 |
DN 500 | 400 | 34 059,0 |
Schéma zapojenia
Zákazník pripraví meracie miesto (navarenie nátrubku G ½" ) podľa predaného výkresu na úpravu potrubia (viď. orientačná schéma dole). Namontovanie sondy a následné pripojenie bude vykonané naším meracím technikom.
Podmienky merania
Snímač SCHMIDT je vhodný pre niekoľko priemerov potrubia a pracuje v rozmedzí pretlaku stlačeného vzduchu 1 až 16 bar. 8 digit. Displej umožňuje načítanie spotreby v rozsahu až niekoľko rokov. Konfigurácia a načítanie obsahu sú chránené proti výpadku napájania.
Veríme, že Vás táto nová služba zaujala a vyžiadate si bližšie informácie.
Kontaktujte nášho špecialistu:
Rastislav Dobrovodský
Mobil: | +421 911 045 978 |
E-mail: | dobrovodsky@veskom.sk |
